Cannon.js로 물리 세계 구현하기 - 공을 바닥에 굴려보자

0. 목차

1. 물리세계

2. 어떤 라이브러리를 쓸 것인가? 2D vs 3D

3. 물리 라이브러리 종류

4. 물체를 물리 세계에 놓아보자 CANNON

5. 공과 바닥이 부딪혔을 때, 공이 튀지 않을까? Material

6. 공은 사실 데구르르 구른다 applyLocalForce



---



1. 물리세계

• three.js의 mesh가 생성될 때 물리세계에서도 mesh가 생성된다.
• 프레임마다 렌더링 전에 물리세계에서도 업데이트가 이루어지기 때문에, 물리 세계의 좌표가 먼저 지정된 후에, three.js의 mesh에 그 좌표가 적용되는 식으로 진행된다.
• 물리세계와 threejs의 mesh세계를 별도로 생각하면 이해하기 쉽다.

---

2. 어떤 라이브러리를 쓸 것인가? 2D vs 3D

• 3d의 물리법칙을 2d로 축약할 수 있다면 2d 물리 라이브러리를 써도 상관없다.
  • 가령 당구장의 모션을 공은 원으로, 벽은 직사각형으로 생각하여 물리 법칙을 적용할 수 있다.
• 실제로 아래 사이트는 모든 충돌과 애니메이션을 2d 물리 라이브러리로 표현했다.
• 하지만 3d와 다르게 축을 다르게 생각해야하기 때문에 주의가 필요하다.

http://letsplay.ouigo.com/

---

3. 물리 라이브러리 종류

• 3D

Ammo.js	http://schteppe.github.io/ammo.js-demos/
Cannon.js	https://schteppe.github.io/cannon.js/
Oimo.js	https://lo-th.github.io/Oimo.js/

• 2D

Matter.js	https://brm.io/matter-js/
P2.js	https://schteppe.github.io/p2.js/
Planck.js	https://piqnt.com/planck.js/
Box2D.js	http://kripken.github.io/box2d.js/demo/webgl/box2d.html

---

4. 물체를 물리 세계에 놓아보자 [CANNON]

1) terminal에 cannon 라이브러리를 설치



npm install --save cannon



2) cannon 라이브러리 가져오기



import CANNON from 'cannon'



3) 먼저 세계를 구축한다.

• Textures 주석 아래에 Physics 주석을 배치한다.
• -9.82 : 지구의 중력 상수 → 다른 행성의 경우/ 또는 더 느리게 하고 싶을 때 다른 값 사용 가능

//----------------------------------------------
/**
 * Physics
 */

// World
const world=new CANNON.World()
world.gravity.set(0,-9.82,0) //중력방향으로 vec3의 개체 만들어줌

//----------------------------------------------



4) 그 위에 물체를 배치한다.

• 물체의 경우 Sphere, Box, Cylinder, Plane 등이 있다. 먼저 기본 도형을 지정한다.
• 그 뒤에 만들어진 Body에 대해 질량과 위치를 지정해준다.
• addBody를 통해 세계에 추가 완료가 된다.
• 물리 세계 Cannon 업데이트 후 → threejs 세계가 업데이트 되므로 아래 코드를 써도 아무 일도 안 일어난다.

//----------------------------------------------
/**
 * Physics
 */

// World

// Sphere
// 기본 도형
const sphereShape=new CANNON.Sphere(0.5)
// 질량과 위치
const sphereBody=new CANNON.Body({
    mass:1,
    position:new CANNON.Vec3(0,3,0), //떨어지도록 설정
    shape:sphereShape,
})
//추가
world.addBody(sphereBody)

//----------------------------------------------





5) threejs 세계에 cannon 세계를 업데이트 한다.

• Three.js의 Clock 메소드를 이용해 업데이트 이전과 이후의 시간차를 deltaTime으로 구한다.
• step의 매개변수

  • 프레임레이트
  • 반복횟수
  • 델타 시간 : 마지막 프레임 이후 경과된 시간 deltaTime

/**
 * Animate
 */
const clock = new THREE.Clock()
let oldElapsedTime=0
const tick = () =>
{
    const elapsedTime = clock.getElapsedTime()
    const deltaTime=elapsedTime-oldElapsedTime
    oldElapsedTime=elapsedTime
    // console.log(deltaTime);

    world.step(1/60,deltaTime,3)

    // Update controls
    // Render
    // Call tick again on the next frame

}

tick()



• 중력에 의해 떨어지게 하기 위해선, threejs의 sphere가 Cannonjs의 sphereBody에 의해 업데이트 되게끔 한다.
  • sphere의 position x,y,z를 직접 sphereBody의 position x,y,z에 대입해주는 방법과
  • copy를 통해 전달하는 방법이 있다.

/**
 * Animate
 */
const clock = new THREE.Clock()
let oldElapsedTime=0
const tick = () =>
{
    const elapsedTime = clock.getElapsedTime()
    const deltaTime=elapsedTime-oldElapsedTime
    oldElapsedTime=elapsedTime
    // console.log(deltaTime);

    world.step(1/60,deltaTime,3)

    sphere.position.copy(sphereBody.position)
    // sphere.position.x=sphereBody.position.x
    // sphere.position.y=sphereBody.position.y
    // sphere.position.z=sphereBody.position.z

    // Update controls
    // Render
    // Call tick again on the next frame
}

tick()





6) 공이 튕길 바닥을 추가한다.

• 이때 바닥은 중력의 영향을 받지 않아야 하므라 mass를 0으로 지정한다.
• 이번에 Body객체를 별개로 선언하고, 객체의 프로퍼티(.)에 값을 지정하는 식으로 해줌

//----------------------------------------------
/**
 * Physics
 */

// World

// Sphere

//floor
const floorShape=new CANNON.Plane()
const floorBody=new CANNON.Body()
floorBody.mass=0 // 움직이지 않게, position도 건들 필요 없음
floorBody.addShape(floorShape)
world.addBody(floorBody)

//----------------------------------------------





7) 바닥의 방향을 올바르게 한다.

• 기본적으로 카메라 방향으로 움직임 → 회전 시켜 우리가 원하는 대로 만들어준다
• quaternion을 이용, 이때 매개변수의 경우
  • 축은 x축(Vec3(-1,0,0))이 기준이 되며
  • 각도는 90도(Math.PI*0.5)를 회전하면 된다

//floor
const floorShape=new CANNON.Plane()
const floorBody=new CANNON.Body()
floorBody.mass=0 // 움직이지 않게, position도 건들 필요 없음
floorBody.addShape(floorShape)

//추가!
floorBody.quaternion.setFromAxisAngle(
    new CANNON.Vec3(-1,0,0), //x축을 기준으로 돌려야함
    Math.PI*0.5
)
world.addBody(floorBody)

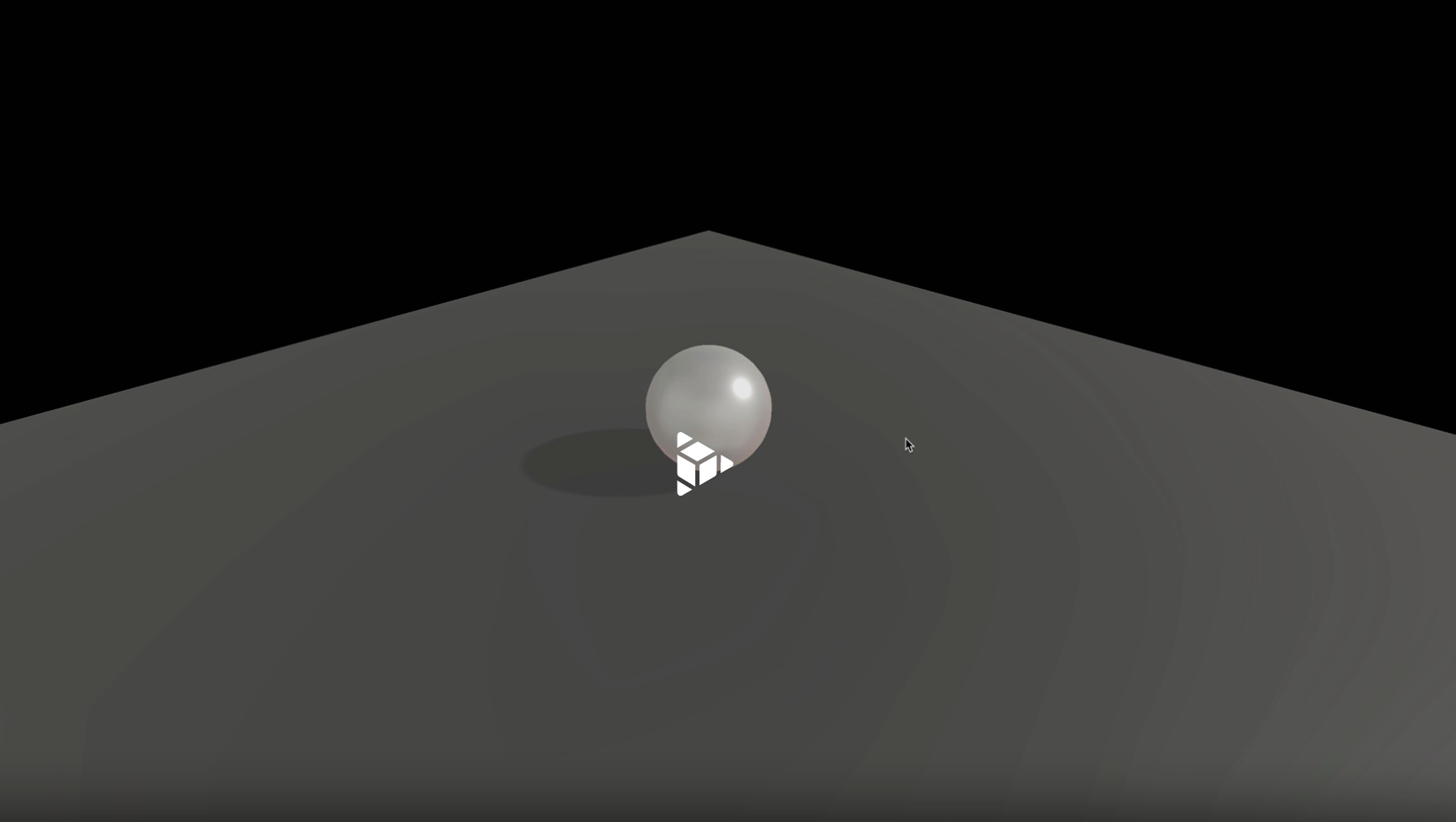

공이 중력에 의해 떨어지는 모션이 완성되었다.

---



5. 공과 바닥이 부딪혔을 때, 공이 튀지 않을까? [Material]

1) 각각의 재질을 지정해줘서 적용하기

• 공의 재질인 concreteMaterial과, 바닥의 재질인 plasticMaterial을 지정해줘서
• 둘이 부딪혔을 때 특성을 가지고 움직일 수 있도록 한다.
  • 얼마나 많이 저항하는가? friction
  • 얼마나 많이 튀는가? restitution
• 물리 세계에 추가하는 함수는 addContactMaterial을 통해 처리한다.

//----------------------------------------------
/**
 * Physics
 */

// World

// Material - 콘크리트와 플라스틱이 부딪히면 ?
const concreteMaterial=new CANNON.Material('concrete')
const plasticMaterial=new CANNON.Material('plastic')
const concretePlasticContactMaterial = new CANNON.ContactMaterial(
    concreteMaterial,
    plasticMaterial,
    {
        friction: 0.1,
        restitution: 0.7
    }
)
world.addContactMaterial(concretePlasticContactMaterial)
//----------------------------------------------

• sphereBody와 floorBody에 marterial 속성을 추가한다.

const sphereBody = new CANNON.Body({
    // ...
    material: plasticMaterial
})

// ...

const floorBody = new CANNON.Body()
floorBody.material = concreteMaterial





2) 한번에 재질을 지정해주기

• 기본적으로 사용되는 재질 하나를 설정

const defaultMaterial = new CANNON.Material('default')
const defaultContactMaterial = new CANNON.ContactMaterial(
    defaultMaterial,
    defaultMaterial,
    {
        friction: 0.1,
        restitution: 0.7
    }
)
world.addContactMaterial(defaultContactMaterial)

// ...

// sphereBody과 floorBody의 material을 따로 지정 !!
const sphereBody = new CANNON.Body({
    // ...
    material: defaultMaterial
})

// ...

floorBody.material = defaultMaterial

• 재질 자체를 world의 기본 재질로 설정할 수도 있다.
  • 그렇게 되면 위의 sphereBody과 floorBody의 material을 따로 지정안해줘도 기본적으로 적용된다

world.defaultContactMaterial = defaultContactMaterial



---

6. 공은 사실 데구르르 구른다 [applyLocalForce]

• body에 힘을 적용하는 방법 : applyForce, applyImpulse, applyLocalForce, applyLocalImpulse

1) 데구르르 굴러가도록 하기

• applyLocalForce를 이용해 작은 임펄스를 부여

// Sphere
const sphereShape=new CANNON.Sphere(0.5)
const sphereBody=new CANNON.Body({
	...
})
sphereBody.applyLocalForce(new CANNON.Vec3(150,0,0),new CANNON.Vec3(0,0,0))
world.addBody(sphereBody)

• 바람을 넣어보자
  • 각 프레임마다 바람의 모션이 적용되도록
  • 마냥 데구르르 굴러가는 것이 아닌, 굴러가다가 반대의 방향으로 돌아오게 하는 코드이다.

const tick = () =>
{
    // ...

    // Update physics
    sphereBody.applyForce(new CANNON.Vec3(- 0.5, 0, 0), sphereBody.position)

    world.step(1 / 60, deltaTime, 3)

    // ...
}



떨어졌다가, 데구르르 굴러가는 모션이 완성되었다.









---

해당 글은 아래의 강의를 참고하여 작성된 글입니다 :)

다음 번에는 위 물리 엔진 개념을 활용해 직접 프로젝트를 만들어 포스팅 해보겠습니다.

Three.js Journey — Physics
